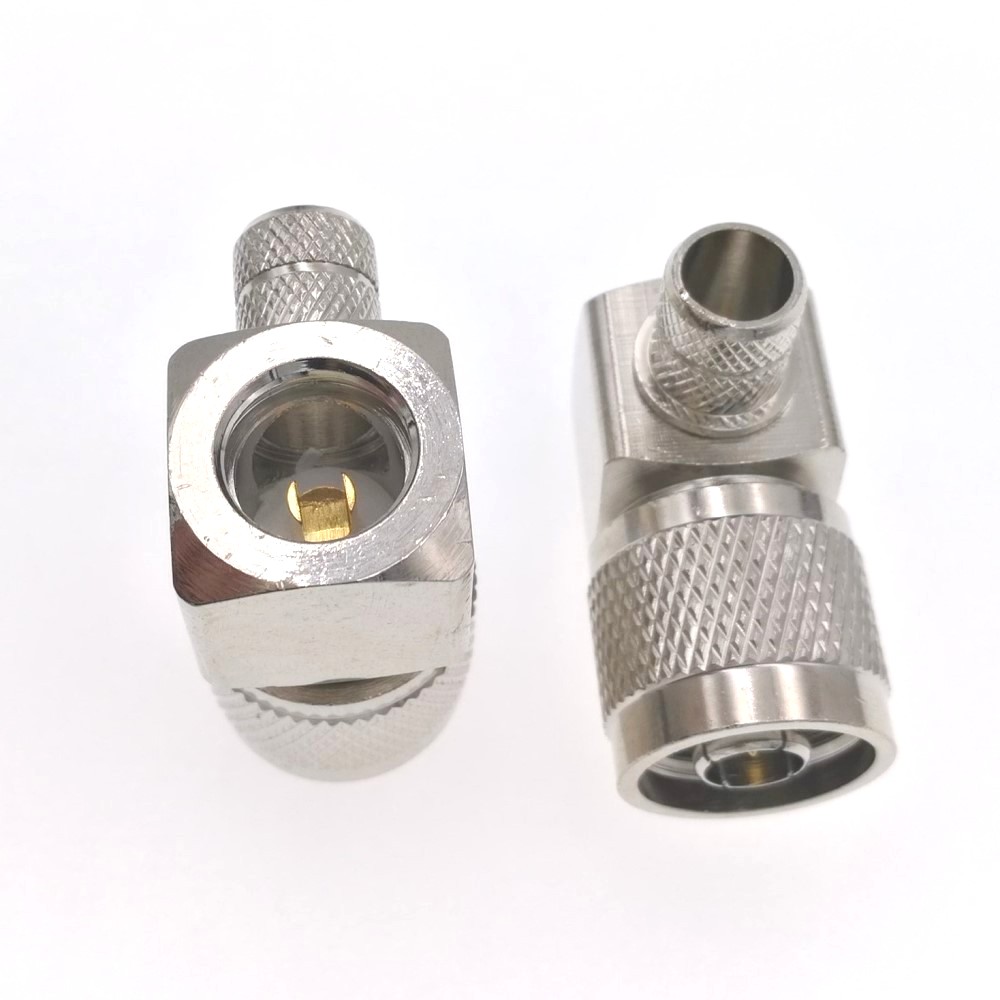

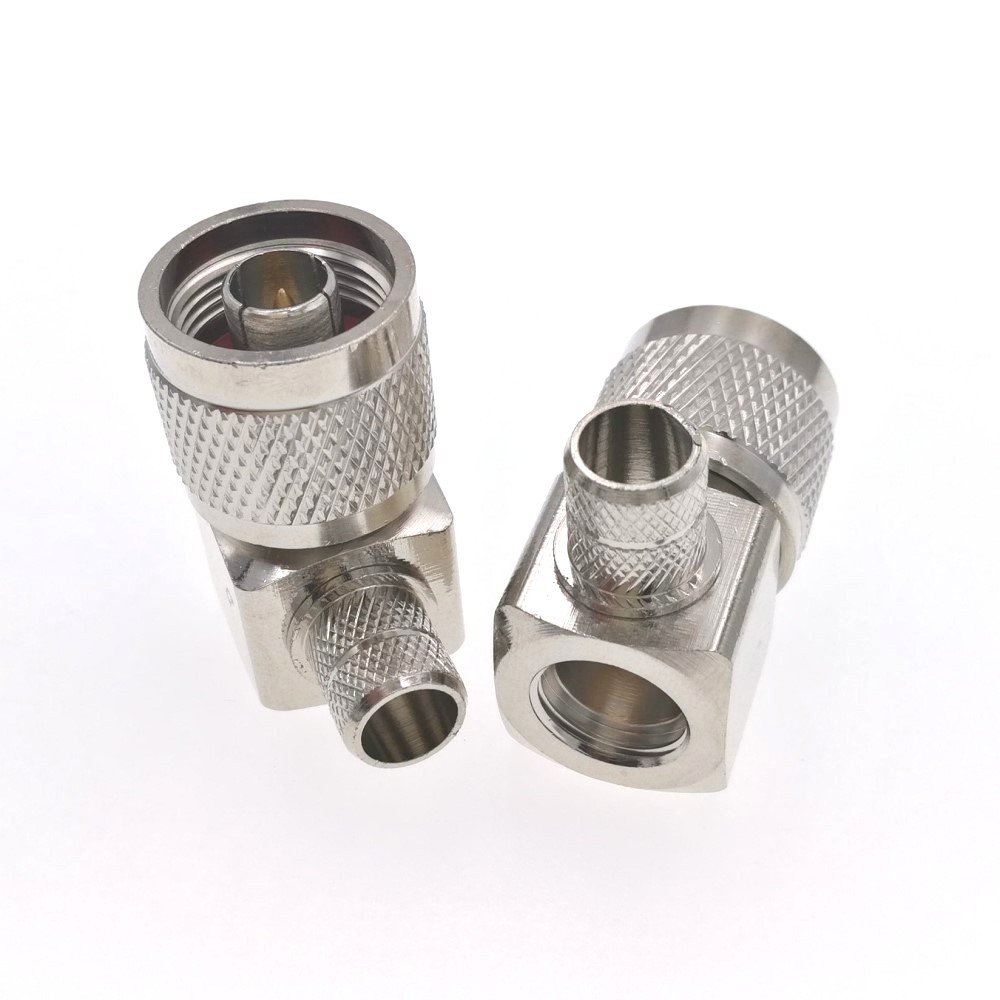

Угловой ВЧ-разъём N-male (вилка) предназначен для установки на коаксиальный кабель увеличенного диаметра (8D-FB, RG-213, LMR-400 и аналоги). Конструкция под углом 90градусов существенно экономит пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, стойках и гермобоксах.

Монтаж центрального контакта осуществляется пайкой, а внешней оплётки — надёжным обжимом с помощью комплектной гильзы. Полная комплектация, включающая набор крышек и термоусадку, обеспечивает аккуратную сборку и минимальное затухание сигнала. Разъём используется в системах усиления сотовой связи, коммерческой радиосвязи, ВЧ-антеннах и фидерных трактах.

                                         Тип разъёма: N

• • • • • Назначение: Вилка (папа / male)

        • Тип исполнения: Угловой (90градусов)

        • Способ монтажа: Обжим (хвостовик) / Пайка (центральный пин)

        • Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB

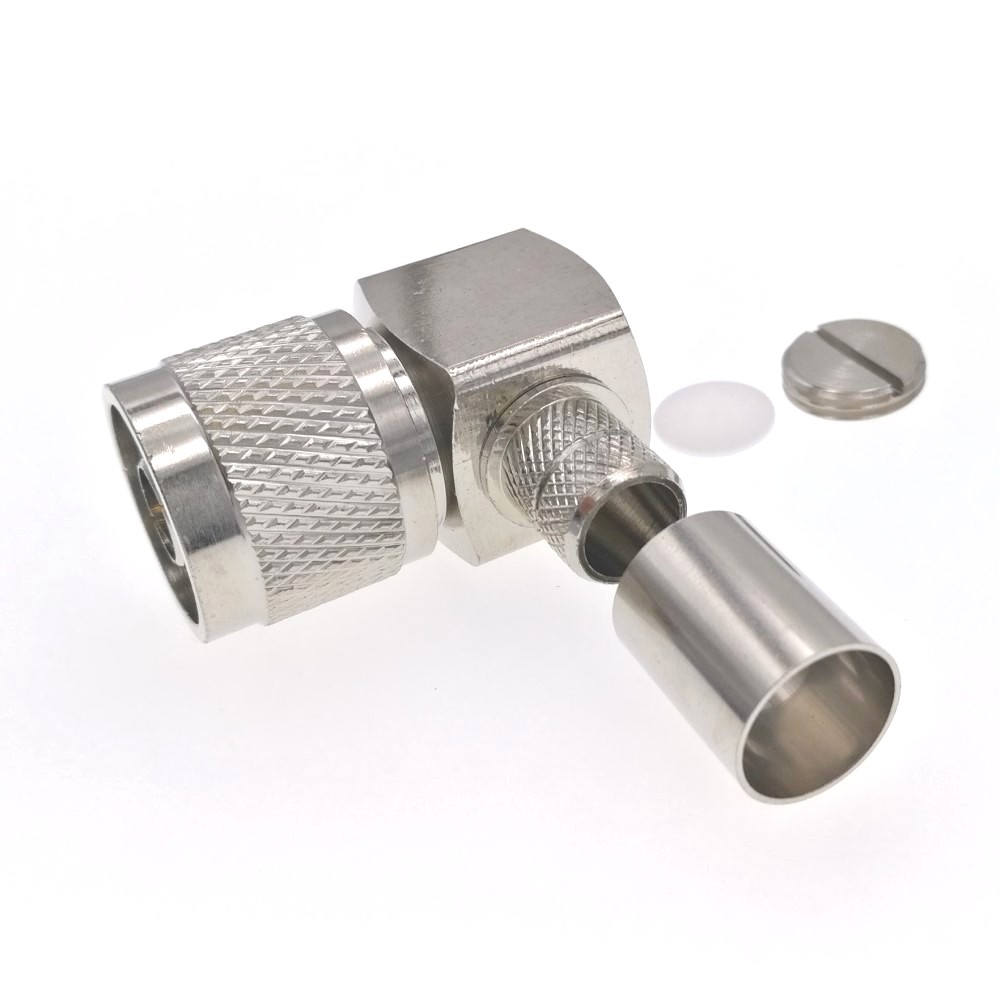

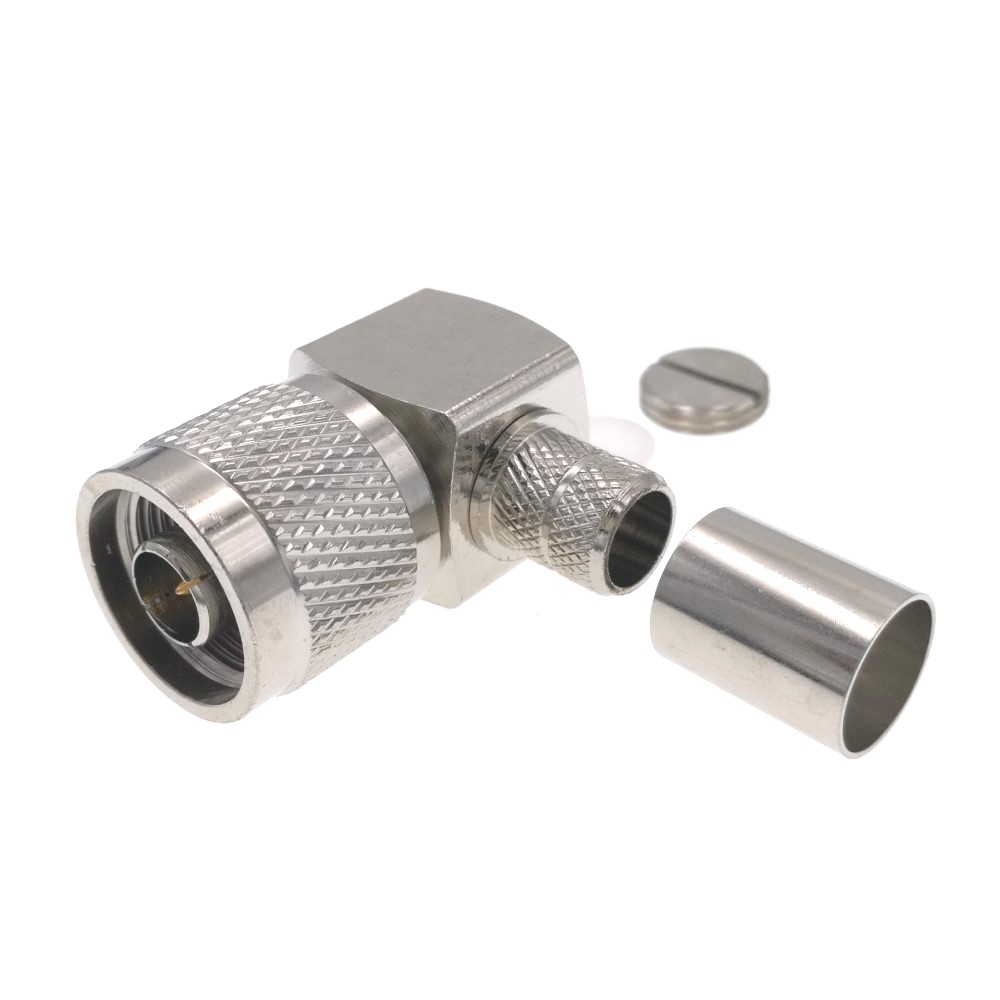

        • Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка

        • Волновое сопротивление: 50 Ом

        • Диапазон частот: 0 – 11 ГГц

        • Исполнение: Металлический корпус с накидной гайкой и рельефной накаткой
