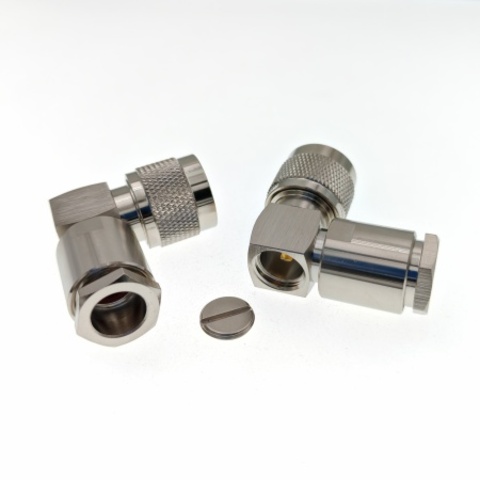

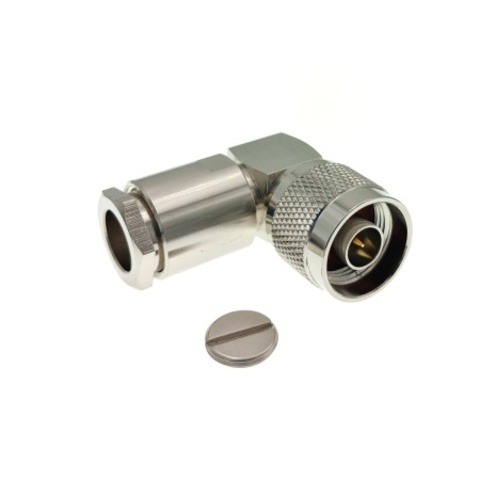

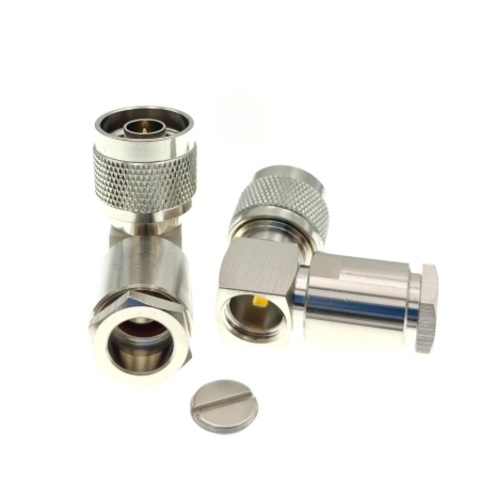

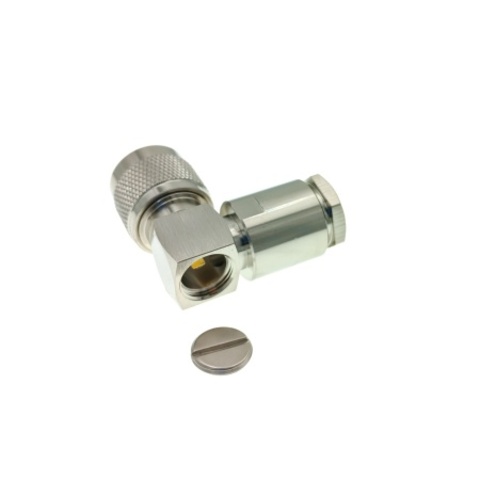

Угловой ВЧ-разъём N-male (вилка) прижимного типа предназначен для монтажа на коаксиальный кабель увеличенного диаметра (8D-FB, RG-213, LMR-400 и аналоги). Исполнение под углом 90 градусов эффективно экономит пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, стойках и гермобоксах.

Сборная прижимная конструкция обеспечивает надежную механическую фиксацию кабеля и качественный экранный контакт без необходимости использования обжимного инструмента. Фиксация центрального пина выполняется пайкой. Разъём характеризуется низкими потерями сигнала и применяется в системах усиления сотовой связи, ВЧ-антеннах, коммерческой радиосвязи и фидерных трактах.

Краткие технические характеристики

• Тип разъёма: N

• Назначение: Вилка (папа / male)

• Тип исполнения: Угловой (90градусов)

• Способ монтажа: Прижимной (сборный / резьбовой зажим) / Пайка (центральный пин)

• Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB

• Комплектация: Разъём в сборе

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц

• Исполнение: Металлический корпус с накидной гайкой и рельефной накаткой
